产品简介

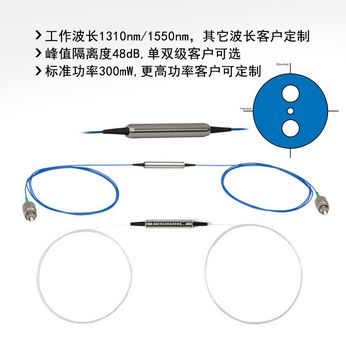

保偏隔离器是采用保偏光纤制作的光隔离器。光隔离器是一种只允许单向光通过的无源光器件，其工作原理是基于法拉第旋转的非互易性。对于正向入射的信号光，通过起偏器后成为线偏振光，法拉弟旋磁介质与外磁场一起使信号光的偏振方向右旋
45
度，并恰好使其低损耗通过与起偏器成
45
度放置的检偏器；对于反向光，出检偏器的线偏振光经过放置介质时，偏转方向也右旋转
45
度，因此反向光的偏振方向与起偏器方向正交，完全阻断了反射光的传输。光隔离器常用于光纤通信系统和精密光学测量系统中。
|
 |
|
光隔离器是保证光束单向传输的一种器件
,
通过微光学结构设计
,
防止光路中可能出现的反射光对光源可能带来的危害
.
保偏光隔离器采用保偏光纤和微光学系统相连
,
适合于保偏系统的应用
,
本公司提供各种保偏光隔离器已满足不同应用领域的需求
.
例如
:
单偏振态保偏
,
双偏振态保偏
.
两端都有保偏光纤输出的在线式隔离器
,
或者直接和光源相连的尾纤型光隔离器等等
.
|
|
产品特性
■
高隔离度
■
低插入损耗
■
大孔径
应用范围
■
光纤激光器
■
光发射机和接收机
■
光纤放大器
■
光纤传感
|
参数
|
指标
|
|
级数
|
单级隔离器
|
双级隔离器
|
|
等级
|
P
|
A
|
P
|
A
|
|
工作波长
(nm)
|
1310 , 1480
或
1550
|
|
带宽
|
±20nm
|
|
典型插入损耗
(dB)
|
0.4
|
0.5
|
0.5
|
0.6
|
|
最大插入损耗
(dB)
|
0.5
|
0.65
|
0.65
|
0.8
|
|
峰值隔离度
(dB)
|
42
|
40
|
58
|
55
|
|
最小隔离度
(dB)
|
28
|
26
|
48
|
45
|
|
消光比
Type B (dB)
|
≥20
|
≥18
|
≥20
|
≥18
|
|
消光比
Type F (dB)
|
≥25
|
≥23
|
≥25
|
≥23
|
|
回波损耗
(
输入
/
输出
)
|
≥55/50
|
≥55/50
|
≥55/50
|
≥55/50
|
|
光纤
|
PM
熊猫型光纤
|
|
工作温度
(
℃
)
|
-5 ~ + 70
|
|
|
|
| |
|
