光纤微振动传感报警系统
----长距离、大范围防卫监控解决方案
一、系统概述
光纤微振动传感报警系统是新一代的安防系统，该系统采用光纤传感技术，在不需要任何户外有源器件（不需供电）的情况下能够提供长达100公里距离的安防监控.特别适用于长距离、大范围的区域防卫。
|
 |
 |
|

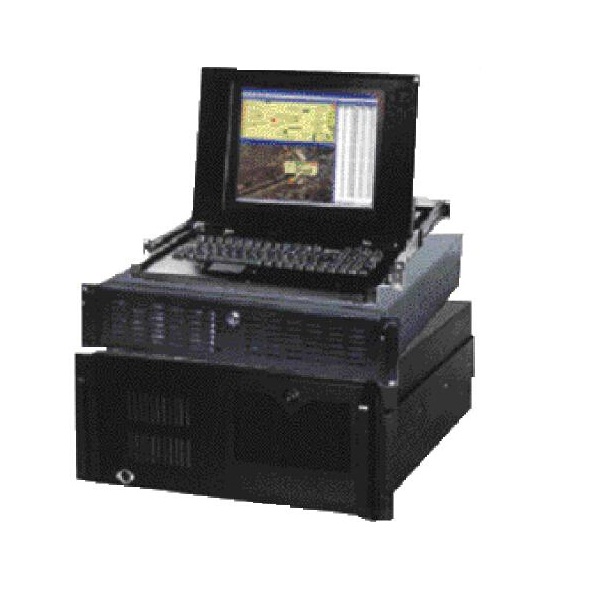

设备外观 |
入侵报警系统地理信息界面 |
该系统能够瞬间有效的提供实时、可靠的入侵报警信息。当有入侵行为产生时，通过踩踏、触碰、摇晃、挤压等方式使得光缆发生微小振动时，系统即刻报警，并准确定位报警位置（定位精度50米）。
现阶段只有美国少数公司将该项技术成功应用在边境、机场、重要仓库等防卫领域。我单位在该项技术上的研究成果处于国际领先水平。
二、应用
光纤微振动传感报警系统 可将传感光缆通过挂网或埋地等方式布设在监控周界附近，敏感外界环境的应力变化，当发生入侵产生振动时，系统经过信号处理产生报警。并将入侵位置GPS坐标实时显示在地理信息系统软件界面上。
该系统具有广阔的应用市场和巨大的军事及经济价值。可广泛应用于：
|
军用领域 |
边界、军事基地、军用通信光缆、军用工厂、军用机场、军用仓库、营房等； |
|
民用领域 |
政府设施、机场、核电站、水库、大型水坝、化工厂、监狱等重要经济目标的监测保护，同时也针对长距离石油天然气管道和长距离通讯主干光缆的安全保护。 |
|
 |
|
边界及重要区域布防 |
三、性能及特点
l 不需供电，采用普通光缆，监控距离可长达100公里；
l 光缆即可用于传感报警，亦可用于通信传输；
l 报警敏感度高，定位精确，定位精度50米；
l 维护方便，光缆断裂即刻报警，通过简单修复即可重新使用；
l 可快速灵活架设，满足突发应急情况下建立临时防卫区域要求；
l 可与用户现有监控系统融合，相互配合工作，如：精确定位入侵地点后监控摄像联动等；
l 围界GPS/UTM坐标对应；
l 大量实验数据支撑，多参数智能分析，误报率低；
l 全天候运行，实时监控；
l 反应迅速，实时报警；
l 适合复杂地形：不受地形的高低、曲折、转弯、折弯等地形环境限制，打破了红外线、微波墙等只适用于视距和平坦区域使用的局限性。
l 适合恶劣气候：不受高温、低温、强光、灰尘、雨、雪、雾、霜等自然气候的影响。
l 无机械运动部件，寿命长。无易老化部件，可靠性高，易维护。
l 设备安装方便，操作简单，稳定可靠；
l 高性能价格比；
l 自主知识产权，专利技术，国际领先。
四、系统结构
光纤微振动传感报警系统分为“防区定位”和“精确定位”两套产品。
防区定位：防区定位产品是光纤微振动传感系统的低端产品。其系统结构如下图所示：
防区定位产品系统结构图
相邻的两个终端盒及二者之间的传感光缆构成一个防区。当某防区发出报警信息时，系统迅速定位至该防区，不过无法检测出该防区内的精确报警位置。防区可根据用户需要设置长度，防区长度可从几百米到几公里。目前该系统经测试最大防区数量20。
精确定位：精确定位产品是光纤微振动传感系统的高端产品。其系统结构图如下所示：
精确定位产品系统结构图
该款产品通过一根传感光缆布设整个防卫区域，不需要添加任何中间设备。当发生入侵报警时，系统可迅速定位至入侵地点，并实时显示在系统软件界面上，同时给出入侵点位的GPS坐标。定位精度50米。 |
